静压式静力水准仪各部件功能特点及作用机制详述
点击次数：3 更新时间：2026-03-16

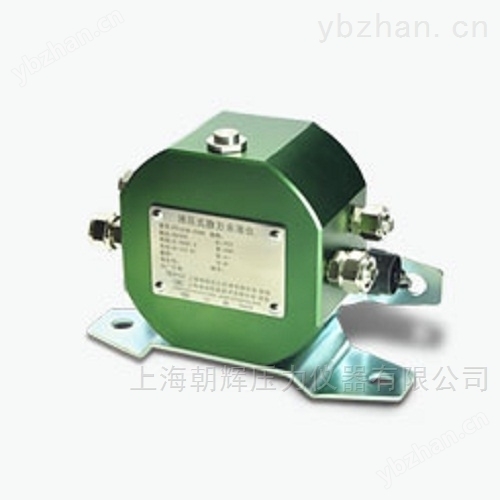

静压式静力水准仪是一种高精度、自动化沉降监测设备，广泛应用于大坝、桥梁、地铁隧道、核电站及超高层建筑等重大工程的垂直位移长期监测。其基于连通器原理，通过测量各测点储液罐内液位高度差，反演结构物相对沉降量，精度可达±0.01mm。静压式静力水准仪整机虽结构简洁，却由多个精密协同的模块构成，每一部件均体现传得稳、测得精、抗得强、联得智的工程监测理念。
一、储液容器（液缸）
采用高稳定性不锈钢或工程塑料制成，内置恒温液体（通常为防冻硅油或蒸馏水+防腐剂），具备低热膨胀系数与高化学惰性。液面高度随测点沉降同步变化，是位移转换的核心媒介。容器密封设计可防止蒸发与污染，保障长期稳定性。
二、高精度液位传感器
电容式或磁致伸缩液位计：
分辨率高达1μm，线性度优于0.05%FS，实时捕捉微小液位变化；
温度补偿集成：
内置PT1000温度传感器，自动修正液体热胀冷缩引起的误差，确保环境温变下数据可靠。
三、连通管路系统
耐压柔性软管（如聚四氟乙烯PTFE）：
连接各测点液缸，内径一致、长度适配，确保液压传递无滞后；
排气与补液阀：
安装初期可排除管路气泡，运行中支持微量补液，维持系统密闭性与液量恒定。
四、数据采集与通信单元
多通道采集模块：
同步读取16–32个测点数据，采样频率可设（1次/分钟至1次/小时）；
RS485/LoRa/4G多模通信：
支持远程传输至云平台，实现沉降趋势实时可视化与超限预警；
边缘计算能力：
内置算法可自动识别异常沉降模式（如突变、加速），触发分级报警。
五、安装支架与防护结构
不锈钢调平底座：
确保液缸初始水平，减少安装误差；
IP67/IP68防护外壳：
抵御地下潮湿、粉尘及短期浸水，适应隧道、基坑等恶劣环境。
