沉降传感器正确安装方法及关键要点专业分享
点击次数:3 更新时间:2026-05-06

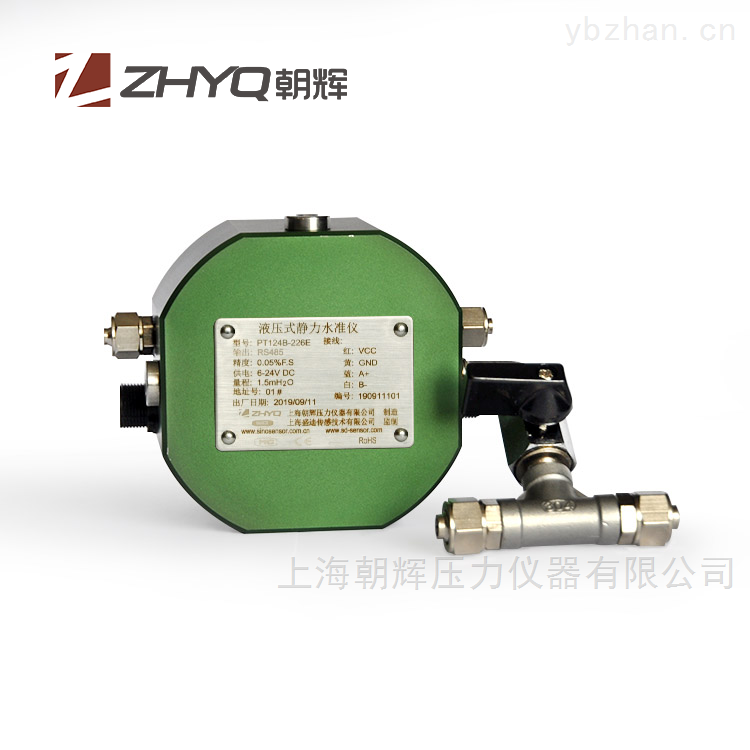

   沉降传感器是一种用于测量地面或结构物垂直位移的高精度仪器,广泛应用于地铁施工、高层建筑、大坝及隧道工程的沉降监测。其核心价值在于实时提供毫米级甚至亚毫米级的沉降数据,为工程安全评估和施工控制提供依据。为了确保监测数据的准确性和传感器长期稳定性,掌握正确的安装方法至关重要。以下是关于沉降传感器正确安装方法的具体介绍。




  1、安装前的检查与准备
  在安装前,核对传感器量程、精度及输出信号类型是否与采集系统匹配。检查传感器外观有无损伤,电缆是否完好。根据监测要求,确定测点位置,避开地下管线或扰动区域。准备钻孔设备、水准仪及保护罩。
  2、钻孔与套管埋设
  在测点处钻孔,孔径应大于传感器直径的1.5倍,深度达到稳定持力层。孔底清理干净,注入水泥砂浆或膨润土浆液。将PVC或钢制套管垂直放入孔中,确保套管中心线与铅垂线一致。
  3、传感器安装
  将沉降传感器通过连接杆与锚头固定,缓慢放入套管底部。传感器应处于自由状态,避免受力弯曲。电缆沿套管引出,每间隔1米用扎带固定,防止下坠。回填细砂或水泥浆至孔口,固定传感器位置。
  4、电缆保护与接线
  电缆穿入金属软管或PVC管中,埋入预设沟槽,防止施工破坏。在采集端,按接线图连接传感器信号线、电源线和屏蔽线。屏蔽层应单端接地,防止电磁干扰。
  5、初始值测定与保护
  安装完成后,使用水准仪测量传感器安装高程,记录初始读数。在孔口设置保护盖,在地面安装防护墩,防止车辆碾压。
  6、系统调试
  连接数据采集仪,检查输出信号是否正常。进行加载测试,验证沉降量变化与输出值的线性关系。
